电机数据采集与智能分析仪




电机数据采集与智能分析仪AT7

电机数据采集与智能分析/MCA电机管理软件

给出电机绕组内部污染的检测设备。

给出电机寿命预警趋势的检测设备

给出电机静态转子损伤级别的检测设备。

给出电机出入库质量检测工单的检测设备。

支持电机离线数据采集管理平台的检测设备。

支持路径巡检的电机离线检测设备。(巡检任务650台/次)

提供全厂离线电机状态监测与可靠性管理平台体系的专家系统,实现全厂设备状态管理。

AT7只需一次接线2分钟给出电机离线整体数据。

AT7每小时可采集电机数据30台之多。

提供多用户网络版功能,生成工作订单,支持网络化。

用途广泛:可分析各种类型和尺寸的电机、变压器和发电机的全部定子和转子状态,包括感应、同步、伺服、交流、直流电机等等。

灵敏度高:能够在电机失效之前的阶段发现故障,包括绝缘层老化或污染,以及"深层次"的绕组故障。

动作迅速:测试只需几分钟。分析仪内的自动诊断功能将提供即时的电机健康状态报告。

使用方便:可以从电机控制中心或超过 1,000英尺以外的距离进行测试一一 处于难以接近位置电机的理想选择。

操作简单:采用菜单驱动设计且带有屏幕 上提示°

功能全面:专业软件实现故障诊断,并能提供各种趋势数据。

轻便、手持式:设备采用电池供电的手持式设计,重量轻,易于操作。无需手推车或辅助设备,单人即可使用AT5 轻松测试各种尺寸的电机。

多用户端包括:2用户,5用户,10用户版及以上

♦ 技术参数

测试频率:50, 100, 200, 400, 800 Hz

测试值(静态)/ 参考值(静态):0.01-10000 ±1%(无量纲计算值)

定子测试(动态):重复率±1%(测量数据和计算偏差)

转子测试(动态):重复率±2%(测量数据和计算偏差)

电阻

0.01-999Ω测量范围

0.01-99.9Ω±1%,分辨率:0.01 mΩ

100Ω-500Ω±1.5%,显示为整数

501Ω-999Ω±2.5%,显示为整数

相对精度“相间””± 0.1%

开尔文四线电阻测量法(热电偏移电压补偿)

阻抗

0.1-999 ±2%,最大分辨率:0.01Ω

相对精度“相间” ± 0.2%”

电感

1-999mH测量范围

1-200mH ±2%,其他所有值±3%

相对精度“相间” ± 0.2%

相位角Φ

1-90° ±1°, 分辨率:0.1°

相对精度“相间” ± 0.1%

损耗因子–DF(机架–定子)

1-100%测量范围(以百分比表示)

1-10% ±0.75% (C = 10-1000 nF) ±1.0%  2-2000 nF范围内的其他所有值C)

10-30% ±1.0%(本规格数据基于电池供电且USB未与计算机连接的情况)

电容(机架– 定子)

2-2000 nF测量范围;10-2000 nF ±5%(本规格数据基于电池供电且USB未与计算机连接的情况)

绝缘电阻

0-5000 MΩ@500V或1000V

1-100 MΩ±3%,其他所有值±5%

键盘

字母数字键盘,采用密封轻触开关,带背光源


连接方式

3x电机输入/输出:4-针推拉式连接器

高压输出:Ø 4mm安全插座

PC通信:B型USB连接器

充电器输入:Ø 2.5mm中心针直流插座

显示屏

图形黑白液晶显示屏,128 x 128像素(3.8” ;白色LED背光源

温度范围

储存:-20°C至+55°C(-4°F至+131°F)

操作:-10°C至+50°C(+14°F至+122°F)

湿度

0-80%相对湿度,无冷凝


安全性

依照IEC 61010-1 Ed. 3.0

认证:CE

电磁兼容性(EMC)

电磁辐射:符合61000-6-4

电磁抗扰性:符合EN61000-6-2、EN61000-4-2、EN61000-4-3

校准证书

可选(请联系离您最近的经销商,了解更多信息)

电池

2x锂离子电池,容量≥2100 mAH,符合UL 1642标准(安全性)

外壳

尺寸:126 x 218 x 51 mm(5”x8.6”x2”) (宽x长x高)

(基本外壳尺寸,不含突出物)

材料:聚碳酸酯,符合UL94 V-0标准(可燃性)

重量:0.7 kg(1.55 lb.)

【订货号】E01AT7B

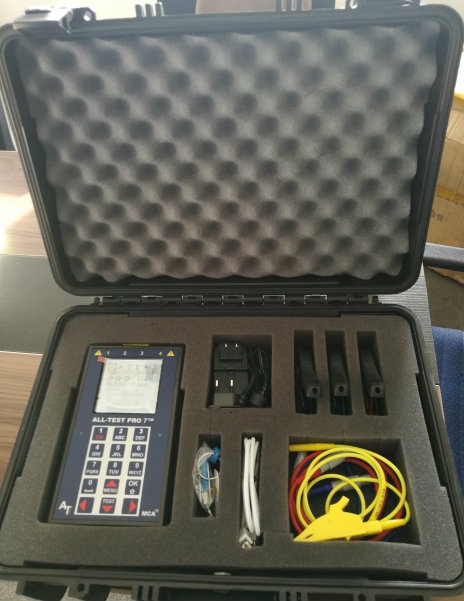

1、 电机状态数据采集与智能分析系统(基本型)

包括:

  • 电机数据采集与智能分析仪主机,AC充电器,一套开尔文测试线,USB通讯线,
  • 电机健康状态管理与评价系统MCA BASIC软件包(basic软件许可证,软件具有:三相和单相电机故障分析, 趋势,和报告功能)。教学dvd光盘,说明书。兼容MCA pro高级管理软件。硬质包装箱,一年保修。

【订货号】E01AT7P

2、 电机状态数据采集与智能分析系统(平台型)

包括:

  • 电机数据采集与智能分析仪主机,AC充电器,一套开尔文测试线,USB通讯线,
  • 电机健康状态管理与评价系统MCA pro软件,教学dvd光盘,说明书,硬质包装箱,一年保修。
